ATZGB 780M數據透?jìng)髂K
(超小尺寸、遠距離、低功耗、高速率、高靈敏度的780M數據透?jìng)髂K)
一、概述
近年來，隨著網絡和通信技術的發展，人們對無線通信的要求越來越高，短程、低速、廉價的“Zigbee”無線網絡技術逐漸成為人們關注的焦點。Zigbee是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術或無線網絡技術，主要適合于承載數據流量較小的業務，可嵌入各種設備中，實現無線數據傳輸。
ZGB-LINK系列解決方案與目前市場上任何其它802.15.4解決方案相較，該方案消耗較少的功率、擁有更高的鏈路預算以及更廣的通信距離。ATZGB是提供2.4G頻段的ZigBee解決方案，它符合IEEE-802.15.4標準以及ZigBee協議，110dB鏈路預算減少系統成本的ZGB-LINK無線設備擁有-101dBm的接收靈敏度和+3dBm的傳輸功率，這使其成為目前市場上所有802.15.4無線設備的高鏈路預算，通過配置，無線速率可以達到2Mbps，是業內傳輸速率高的解決方案。同時ATZGB也提供780M頻段的ZigBee解決方案，它符合IEEE-802.15.4c標準以及ZigBee協議。
ZGB-LINK系列均采用完全自主知識產權的無線通信協議棧：協議棧網絡拓?fù)渲С中切途W(wǎng)、樹型網、鏈型和Mesh網，自主路由，支持鏈路自愈，節點掉網后，自動查找鄰居節點重新入網；協議棧支持整網低功耗，終端節點、路由節點和主協調器節點均可休眠。
ATZGB-2400S4模塊為ATZGB數據鏈路通信產品系列（LINK系列）中的超小尺寸模塊，完全可以用于無線傳感器、控制和數據采集中作為數據透明傳輸鏈路，它具有體積小巧、速率高、接口簡單、使用方便等優點。
ATZGB-2400S4模塊模塊提供了專有的UART口數據透明傳輸功能。
二、主要特點
1、 更遠的通信距離：無外部PA可以達到2KM的視距通信距離；
2、 更小的功率消耗：休眠電流低至0.5uA，10dBm發射電流29mA，接收電流19mA；
3、 更簡化的專業使用：無需對鏈路層進行任何二次開發，即插即用；
4、 多網絡拓?fù)渲С郑盒切汀?shù)型、鏈型；
5、 高接收靈敏度：可達-110dBm；
6、 自帶RTC功能，支持整網同步時鐘控制；
7、 超寬工作電壓：DC1.8～3.6V；
8、 提供2線制UART接口，接口電平LVTTL；
9、 支持定時采集、定點采集和連續采集；
10、 定時采集時間長度和時間點可配置；
11、 無線工作頻點可配置：支持769～963MHz；
12、 多發射功率輸出：-11dBm～+10dBm；
13、 多參數可配置：網絡ID、節點地址、工作模式、IO狀態等；
14、 支持整網所有節點休眠；
15、 自帶網絡診斷功能，報告故障節點地址等信息；
16、 安全認證、AES128數據加密，密鑰可配置；
17、 自動CSMA-CA功能、自動地址過濾功能、自動幀重發/確認功能；
18、 兼容中國WPAN頻段779至787MHz(IEEE 802.15.4C)；
19、 兼容歐洲SRD頻段863至870MHz ；
20、 兼容北美ISM頻段902至928MHz；
21、 超寬溫度工作范圍：-40～+85℃；
22、 管腳封裝：1.27mm單排針直插封裝
三、射頻指標
參數名稱
|
數值范圍
|
單位
|
說明
|
工作頻率范圍
|
769～936
|
MHz
|
步進1M或0.1MHz
|
頻段數量
|
4
|
個
|
中國WPAN標準
|
1
|
個
|
歐盟SRD標準
|
10
|
個
|
北美ISM標準
|
頻段間隔
|
2
|
MHz
|
中國WPAN標準
|
發射功率
|
-11～+10
|
dBm
|
可進行16 步調整
|
接收靈敏度
|
-110
|
dBm
|
PER = 1%
|
無線速率
|
20～1000
|
kbps
|
|
射頻接口阻抗
|
50
|
Ohm
|
單端非平衡輸出
|
四、工作電源指標
參數名稱
|
數值范圍
|
單位
|
說明
|
工作電源電壓
|
1.8～3.6
|
|
|
工作電流：RX模式
|
19
|
|
|
工作電流：TX模式
|
29
|
|
|
休眠電流
|
0.5
|
uA
|
RTC關閉，小系統
|
3
|
uA
|
RTC開啟，小系統
|
五、結構指標
參數名稱
|
數值范圍
|
單位
|
說明
|
外型尺寸
|
11*19*3
|
|
|
接口排針間隔
|
1．27
|
|
|
工作溫度范圍
|
-40～85
|
|
|
工作濕度范圍
|
0～95%
|
|
非凝結
|

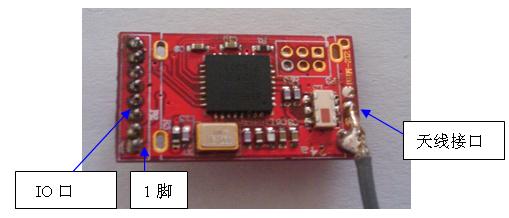

六、管腳說明
模塊供電輸入，允許輸入直流電壓范圍為：1.8V～3.6V。
2、GND電源管腳
模塊的電源地。
3、RXD通信管腳
模塊的UART-RXD接口，輸入管腳，與外部控制器的TXD管腳相連接，接口電平為0～0.9*VCC。
4、TXD通信管腳
模塊的UART-TXD接口，輸出管腳，與外部控制器的RXD管腳相連接，接口電平為0～0.9*VCC。
5、SLEEP_CTL管腳
當管腳電平第一次跳變時，模塊進入休眠狀態，當管腳電平再次跳變時，模塊進入正常工作模式
當模塊有串口數據收發時（即有數據與串口通信時，不包括模塊在配置模式），此管腳電平變?yōu)榈碗娖剑ㄈ艚覮ED則表現為燈點亮）。收發完畢后管腳變?yōu)楦咂健?/DIV>

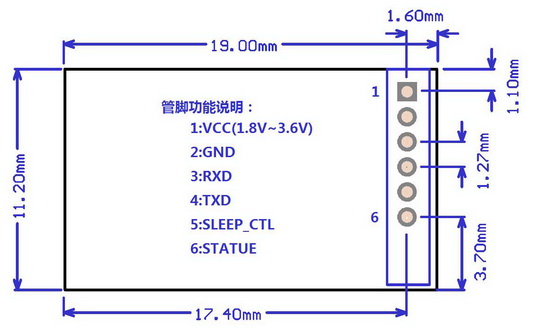

七、外形尺寸
